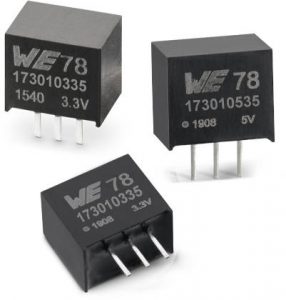

Pretvorniki DC-DC se prilegajo linijskim odtisom reg L78 za industrijske aplikacije

Deli so

• 173010335: 3,3 V, 6-36 Vin, 87% maks. Izkoristek pri 12 Vin
• 173010535: 5 V izhod, 8-36Vin, 92% maks. Izkoristek pri 12Vin

"Komponente v paketu SIP-3 predstavljajo stroškovno učinkovite rešitve za izpolnjevanje zahtev za prehodno sposobnost 24V industrijskega napetostnega omrežja," pravijo v podjetju. "Novi moduli generirajo fiksno izhodno napetost pri toku do 1A."

Po navedbah podjetja moduli sestavljajo fazo moči, regulator, induktorje in vhodne in izhodne kondenzatorje "za delovanje niso potrebni nobeni zunanji sestavni deli", čeprav tako podatkovni list kot ocenjevalna plošča (17800FDSM) kažeta dodatno vhodno kapacitivnost. Dovoli se do 680 µF dodatne izhodne kapacitivnosti.

Topologija je diodno usmerjen (nesinhronski) padajoči regulator z zanko v trenutnem načinu. Izhodna napetost se deli z notranjim uporovnim omrežjem in se napaja v ojačevalnik napak, da se primerja z referenco 0,765V. Ojačan signal o napaki nadzoruje vklop generiranja impulzov s fiksno frekvenco (520kHz).

Ta ocenjevalna plošča ima tudi vhodne filtrirne komponente, ki so potrebne za napajanje pretvornikov dc-dc v skladu s standardom EMC EN55032 / CISPR32 razreda B in zračenimi omejitvenimi mejami (glejte stran 27 podatkovnega lista)

Podatkovni list je pohvalno temeljit - na primer, na strani 29 je prikazan način za ponovno povezavo treh zatičev za ustvarjanje negativne izhodne napetosti (diagram desno).

Delovanje je določeno v okolju med -40 in 85 ° C, vključena je tudi toplotna zaščita pred preobremenitvijo, prav tako zaščita pred kratkim stikom.
