Hitri GaN tranzistor poganja laser na senzorski plošči senzorjev časovnega dosega

Predvidena uporaba je meritev območja med poletom in izbrani GaN tranzitor (EPC2216) je usposobljen po AEC Q101, kar omogoča uporabo vezja pri avtomobilskih lidarskih projektih.

Novost te plošče je možnost namestitve najrazličnejših laserjev s pomočjo preprostih majhnih interpozitorjev na osnovi PCB, ki jih je mogoče spajkati na kvadrat 5x5 mm štirih bakrenih blazinic (desna stran fotografije).

Interpozorji so dobavljeni na zaskočnem traku (levo). Pod vsakim je vzorec velikosti 2 x 2, ki se ujema z odtisom 5x5 mm ocenjevalne komisije. Po EPC-ju je medsebojna izbiralna plošča "po potrebi spremenjena
nove laserje in druge obremenitve po potrebi. "

"Tiskana vezja so zasnovana tako, da zmanjšajo induktivnost zanke, hkrati pa ohranijo fleksibilnost montaže za lasersko diodo ali drugo obremenitev," v skladu z ECP. "Vključuje več vgrajenih pasivnih sond za napetosti in je opremljen z MMCX priključki za vhod in zaznavanje."

Hitrost gonilnika in FET pomeni, da je lahko vklop tako hitro pri 500ps, izklop pa lahko v 250ps, tudi pri ~ 10A.

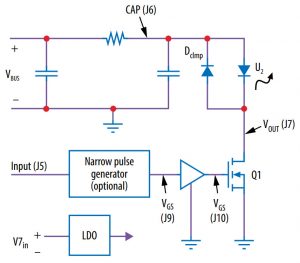

Vhodni ukazni impulzi so povezani preko MMCX, ki se konča s 50Ω, čemur sledi prevajalec logične ravni (odpremljen, tset za logiko 3.3V, vendar je možno spremeniti za druge ravni (možen je tudi diferencialni pogon).

Po prevajalniku nivojev gre vhodni impulz skozi ozek krog generatorja impulzov, ki je ob dobavi nastavljen na ~ 5ns, vendar spremenljiv v 1,2 do 20ns z uporabo vgrajene plošče. Spodnja meja, ki jo določa vgrajeni upravljalnik vrat LMG1020 na vratih.

Dovod moči na ploščo mora biti 15V.

Kot pravi družba, ga lahko poleg laserske diode uporabljamo tudi za druge aplikacije, ki na primer potrebujejo ojačevalnike eGaN FET - razreda E, ki se nanašajo na zemljo.

Priložni priročnik z navodili je jasno napisan in vreden ogleda, če vas mika.
