Prvi PWM krmilnik z AVSBusom dovaja do 450A za FPGA

Obstaja 12 krmilnikov, ki zagotavljajo do sedem faz, ki jih je mogoče razdeliti med dve tirnici izhodne napetosti v kateri koli kombinaciji. Podjetje je ustvarilo tudi čip za preklapljanje izhodne moči (glej spodaj), ki ga je mogoče uporabljati enofazno, kar omogoča ustvarjanje zalog od 10A do 450A.

Krmilniki so razdeljeni v tri skupine:

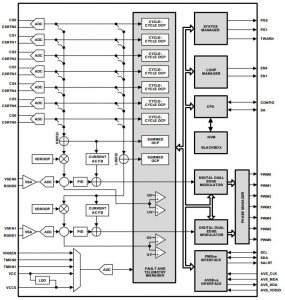

• ISL68137 in 134 komunicirata prek AVSBus-a za napajanje procesorjev, ki temeljijo na ARM-ju, v omrežnih usmerjevalnikih, stikalih, strežnikih, shrambi in brezžični telekomunikacijski opremi.
• ISL68127 in 124 sta splošnega pomena in bosta napajala omrežne procesorje, FPGA, SoC in grafične pospeševalnike.
• ISL69147 / 4, 137/4, 128/7, 125/4 (skupaj osem) dodajo sekundarni vmesnik za visoke hitrosti (SVID ali SVI2) za napajanje procesorjev Intel in AMD za računalništvo v oblaku.

Vsi imajo digitalni motor s patentirano arhitekturo sintetičnega krmiljenja toka, ki spremlja vsak fazni tok z ničelno zakasnitvijo, so sporočili iz podjetja. "To omogoča napravi, da se odzove na kakršno koli prehodno obremenitev z natančnim pozicioniranjem toka in napetosti in 30% manj kapacitivnosti kot konkurenčne naprave." - omogočajo celo-keramične zasnove kondenzatorjev za visoko zanesljive napajalnike.

Obstajajo tudi vsi, ki ustrezajo PMBus 1.3 in AVSBus, imajo zaščito toka med ciklom (povprečni in najvišji pragovi) in vključujejo avtonomno samodejno spuščanje faz.

Vhod in izhod imata zaščito pred napetostjo in prenapetostjo ter telemetrijo tako za napetost kot tok in obstaja poročanje o temperaturnih napakah.

Pametni oder moči

Povezana stopnja moči je ISL99227, ki je ocenjena na 60A in deluje z vhodi od 4,5 do 18V. Notranji sinhroni FET so ocenjeni na 25 V.

Vključuje zaznavanje toka s 3% natančnostjo po liniji, obremenitvi in ​​temperaturi, plus poročanje o diferenčnem toku pri 5mV / A in temperaturno zaznavanje.

Visokotehnični FET je zaščiten pred pretokom in ima QFN s 5 s 5 mm, 32 svinci.

14 faz

Obstoječi čip, ISL6617A, je mogoče uporabiti za podvojitev faze, zato jih lahko dodamo sedem za ustvarjanje 14-faznega krmilnika PWM.

Razvojno orodje PowerNavigator se poveže z razvojnimi ploščami prek PMBus in AVSBus za nastavitev parametrov, vključno s trenutnimi pragovi za dodajanje / spustitev faz in nastavitev zanke. Končna konfiguracija se preprosto shrani v nehlapni pomnilnik.

AVSBus

AVSBus je določila organizacija PMBus in je namenjen varčevanju z energijo brez zmanjšanja zmogljivosti obdelave, tako da omogoča procesorju (CPU, FPGA, SoC ali asic) ukaz za zmanjšanje napajalne napetosti tik pred vstopom v načine nizke porabe energije, kot sta mirovanje ali mirovanje, in poveča napetost, kadar je potrebna hitra obdelava.

Intersil je ustvaril nekaj videoposnetkov, ki so skupaj z njimi.
